TRELIS를 이용한 Airfoil Tutorial 1 Geometry 생성


안녕하세요.

오늘은 복잡한 FEA 및 CFD 시뮬레이션을 위한 Pre-Processor 인 TRELIS를 이용하여 Airfoil Tutorial을 진행해 보겠습니다. Geometry 생성과정, Mesh 생성과정으로 총 두단계를 나누어 진행하며, 오늘은 Geometry를 생성해 보도록 하겠습니다.

STEP1 - Journal File 생성

TRELIS에서는 Journal File을 사용할 수 있습니다. 따라서 좌표를 하나하나 입력할 수도 있지마 메모장이나 워드패드를 이용하여 좌표값을 모두 입력해놓은 뒤 Journal File로 저장하여 TRELIS에서 Import하여 사용하면 됩니다.

◆ 메모장 > 좌표값 입력 > Airfoil.jou 로 저장


STEP2 - Journal Editor

Step1에서 생성한 Journal file을 Trelis의 Journal Editor를 통하여 Vertex를 생성합니다.



STEP3 - Journal Editor

Journal Editor의 좌표값들을 모두 드래그하여 선택한 후 마우스 우클릭을 하여 Play Selected를 선택해 줍니다.



STEP4 - Spline 생성

Spline 기능을 통하여 Step3에서 생성한 각 Vertex들을 연결합니다. ◆ Command Panel : Geometry > Create Geometry > Curves > Spline > All 입력 > Apply



STEP5 - Spline 생성

마지막으로 연결되지 않은 Vertex1과 Vertex35를 연결해줍니다. ◆ Command Panel : Geometry > Create Geometry > Curves > Spline > Vertex1, 35선택 > Apply



STEP6 - Surface 생성

STEP5에서 생성한 Spline을 통해 Surface를 생성합니다. ◆ Command Panel : Geometry > Create Geometry > Surfaces > Bounding Curves > All 입력 > Apply


STEP7 - Ellipse 생성

◆ Command Panel : Geometry > Create Geometry > Surfaces > Ellipse > Major Radius : 1, Minor Radius : 0.5

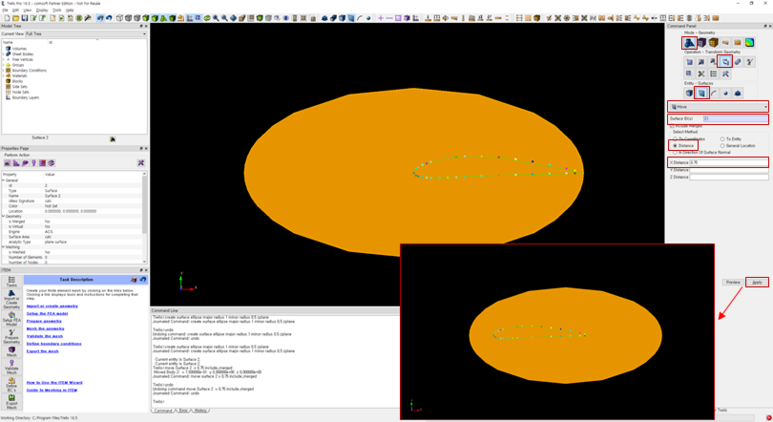

STEP8 - Geometry Move

Ellipse로 생성한 Surface를 X방향으로 0.75 거리만큼 이동시켜줍니다. ◆ Command Panel : Geometry > Transform Geometry > Surfaces > Move



Geometry 생성과정 동영상



여기까지 해서 TRELIS를 이용하여 Airfoil의 Geometry를 생성해 보았습니다. Geometry를 생성하셨다면, 이제 Mesh를 생성해야하는데 Mesh 생성방법은 차후 업로드해드리도록 하겠습니다.
