[Coreform Cubit] 소개 - 18

CUBIT은 구조 및 유동 해석용 격자를 생성하는 전처리 전용 프로그램입니다. Cubit C++ core를 기반으로 Python interface까지 포함하여 20년 이상 업그레이드를 지속하며 현재 CUBIT V2025까지 출시되었습니다.

CUBIT에서는 자체적으로 형상을 만들 수 있고, 격자를 또한 생성하는 것이 가능합니다. 추가적으로 각각의 경계조건을 지정/부여할 수 있기 때문에 다양한 해석 프로그램에서 편리하게 사용이 가능합니다.

이번 회차는 형상에 부여된 ID 번호를 정리하는 방법에 대하여 알아보도록 하겠습니다.

• compress

Cubit에서 형상을 만들거나 정리하다 보면, ID 번호가 부여되는 것을 확인할 수 있습니다. 그림 1.과 같이 ID 번호는 Model Tree에서 확인이 가능합니다.

그림 1. Model Tree에 확인한 형상의 ID 번호

그림 1과 같은 ID는 자동으로 Cubit에서 주어지게 됩니다. 이렇게 주어진 ID번호는 형상을 삭제하거나 수정할 경우 그 번호는 없어져서 중간 중간 비어있는 ID번호가 생기게 됩니다. 이 때 Command 명령으로 “compress” 명령을 실행하면 이 번호들을 다시 정리할 수 있습니다.

그림 2.와 같이 육면체를 8등분할 경우, Volume은 8개가 생성되며 ID도 1~8까지 순선대로 주어지게 됩니다.

이 후 임의로 4개의 volume을 지우게 되면(여기서는 2,3,5,8번 Volume을 지움) 그림 3.과 같이 중간 중간 ID 번호가 빠진 상태로 Model Tree에 나타나게 됩니다.

그림 2. 육면체 Volume을 8등분한 형상 및 ID 번호

그림 3. 8등분 육면체 Volume의 일부를 삭제한 형상 및 ID 번호

이 때 command 창에 “compress” 명령을 입력 후 enter 키로 실행을 하면, 그림 4.와 같이 다시 정리된 ID 번호를 확인할 수 있습니다.

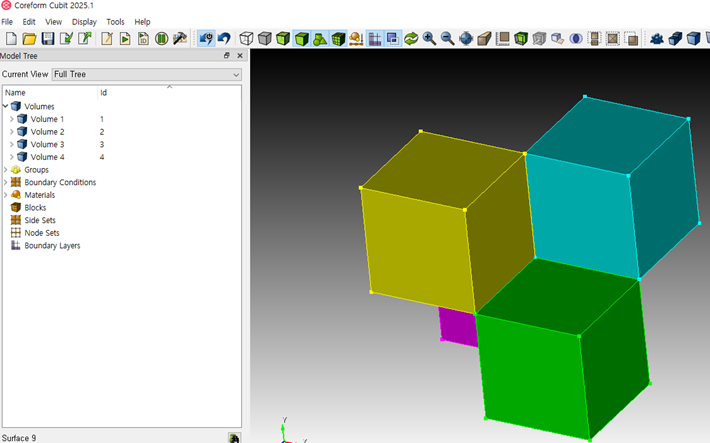

그림 4. Compress 명령을 실행한 후 형상 및 ID 번호

Compress의 기능은 command 명령으로만 실행이 가능합니다.

- 맺음말 -

이번 자료에서는 CUBIT에서 형상에 주어진 ID 번호를 정리하는 방법에 대해서 알아보았습니다. 앞서 설명한 내용을 바탕으로 정리되지 않은 ID번호를 정리하여 작업 환경을 보다 편리하게 만들 수 있습니다.
